Как правильно подобрать материнскую плату: Основные принципы. Как выбрать материнскую плату? Пошаговая инструкция Иметь корпус с качественным и
Как подобрать подходящую материнскую плату и на что обращать внимание при покупке.
Материнская плата (МП) – самая большая и главная деталь в компьютере. От ее подбора многое зависит. При замене МП необходимо учитывать ее размеры.
Иногда нужно подбирать видеокарту к МП и процессору. Это требует определенных знаний. Подробнее ознакомиться со способами подбора материнской платы поможет данная статья.
Элементы материнской платы
МП состоит из: чипсет, сокет, слоты и др. В зависимости от назначения МП, используют разные комплектующие.
Для разных целей используют отличные модели материнки (например, МП для должны быть намного мощнее, и иметь хорошие сетевую карту и .
Для несложной работы такой уровень не требуется. Это различие определяет стоимость материнской платы).
Чтобы правильно выбрать материнскую плату
Не рекомендуется ставить мощный процессор на дешевую МП (материнка просто не выдержит такой нагрузки долго и ее придется менять). Это работает и наоборот — слабому процессору не нужна мощная МП - это зря потраченные деньги.
МП стоит выбирать только после того как вы выбрали все комплектующие для своего (именно от комплектующих зависит класс материнки и виды разъемов для подключения).
Рассмотрим подробнее элементы МП.
Сокет
Это разъем в материнской плате для подсоединения к процессору. Он бывает двух видов: гнездовой или щелевой.
Форма сокета зависит от типа процессора. На сегодняшний момент процессоры производят две компании: AMD и Intel. Актуальные сокеты AMD: FM2, FM2+, AM3, AM3+. Intel обозначает сокеты числовыми значениями — 1150, 1155, 2011.
Различия между процессорами AMD и Intel:
- Различное число и вид контактов;
- Разное расстояние для крепежа кулеров;
- Разные размеры разъемов сокетов;
- наличие контроллеров;
- Наличие интегрированной поддержки в процессоре графики;
- Различные разъемы для системных шин (системная шина – это общее количество линий передачи всех типов сигналов — адресов и данных управления — между процессором другими устройствами вашей машины)
- Разные виды процессоров
- Разное число портов USB и их виды. Например, количество портов USB0 и USB 3.0 (Они различаются скоростью передачи данных. USB 3.0 гораздо быстрее передает информацию)
- Отличаются объемами кэш памяти.
- Процессоры разных производителей отличаются размерами.
- МП разных производителей поддерживают разные технологии и отличаются по параметрам производительности.
Надёжность AMD и Intel приблизительно одинакова. Продукция обеих компаний соответствует требованиям министерством обороны США: 10 лет эксплуатации в штатном режиме.
Процент брака есть всегда, но гарантия при покупке сглаживает и его.
Процессоры разных фирм с одинаковыми характеристиками нельзя поставить на одну материнскую плату.
Как определить тип сокета
Важно знать фирму производителя. Эти данные можно узнать:
1 По документам. При покупке МП в документах указана информация о производителе, характеристиках, безопасности, эксплуатации и т.д. Обычно сокет обозначается буквой «S», или же словом «Socket» с информацией о нем.
2 По номеру. Можно найти название и номер сокета возле разъема для процессора на МП. Нужно снять боковую панель компьютера и кулер. Можно найти номер сокета и в сети Интернет на официальном сайте, в каталоге.
3 Сравнить . Если нет данных по сокету, можно сравнить разъем процессора и номер сокета.
4 С помощью программы Everest. Программа сканирует и выводит данные компьютерной системы на экран. Ее интерфейс похож на проводник (он подобно проводнику оформляет информацию)
Чтобы узнать результаты сканирования, надо открыть программу и искать через и DMI. Найти папку с процессорами и выбрать интересующий. В последней папке найти «тип разъема», там и будет информация о сокете.
Программа CPU-Z на титульной странице распознает данные сразу. Плюс этой — простота использования и скорость, номер сокета, и разъем процессора.
Тип сокета не сложно определить.
Чипсет
Чипсет – это блок микросхем (с англ. Chip set – набор чипов). Каждая МП имеет встроенный процессор, который отвечает за управление всеми подключенными к МП комплектующими и их слаженную работу. Этот процессор называется чипсет.
В старых моделях МП микросхемы чипсета делятся на два блока — северный и южный мост . Северный мост обеспечивает работу процессора с оперативной памятью (контроллер RAM) и видеокартой (контроллер PCI-E x16).
Южный — отвечает за связь процессора с: жесткими дисками, оптическими приводами, картами расширения и т.д. через контроллеры SATA, IDE, PCI-E x1, PCI, USB, звук.
В современных моделях северный мост находится под процессором, а южный остается на открытой поверхности. Это повышает производительность.
Есть разница в производительностях процессора и чипсета. Система будет работать по минимальным показателям одного из устройств.
Например, если процессор слабый, то его показатели и определят параметры работы системы и наоборот.
Основные производители процессоров те же две компании: AMD и Intel.
Чтобы выбрать чипсет, нужно определиться с его назначением. Для домашнего/офисного использования подойдет чипсет Интел (со встроенной видеокартой) или AMD (со встроенным ядром).
При работе в графических редакторах или для геймеров выберите устройства с дискретной картой.
Чипсеты Intel маркируются цифрой после буквы, это показатель производительности. Существуют 3 вида по этому параметру: X (максимальная), P (для желающих апгрейдить свой компьютер в дальнейшем), G (домашний / офисный вариант).
Новый сокет 1155 внес изменения в маркировку: Н (для обычных пользователей) и Z(по характеристикам это Р + Н).
Чипсеты AMD имеют другие системы обозначений. Если указаны только цифры – это бюджетный продукт. G или V говорят о встроенном видеоядре.
Указание Х или GX означает неполную поддержку нескольких видеокарт. FX могут поддерживать несколько видеокарт.
Чипсеты Intel
Актуальные представители чипсет Intel:
- H270/B250 – подойдет для простых задач, многофункциональных и игровых компьютеров
- Q270 – подойдет для сетевых компаний
- Z270 – подойдет для работы на мощных графических редакторах и для геймеров
- X299/X99 – подойдет для работы в очень мощных графических редакторах
Большинству компьютеров можно поставить материнские платы на чипсетах H270 и B250. Функционал Q270 отличный, с возможностью поддержки специальных опций безопасности и удаленного управления (обычным пользователям это не потребуется).
Возможности Z270 позволят изменять множитель процессора (с индексом «K»). Этот чипсет поддерживает память частотой выше 2400 МГц (недоступно другим чипсетам).
Кроме этого, чипсет Z270 востребован в мощных игровых ПК с поддержкой нескольких видеокарт за счет наличия большего числа линий PCI-E.
Материнские платы на чипсетах X99/X299 потребуются лишь сверхмощным и дорогим профессиональным компьютерам с процессорами на сокетах 2011-3/2066.
Чипсеты AMD
К актуальным чипсетам AMD относятся:
- A320 – подойдет для простых задач, многофункциональных и игровых компьютеров
- B350 – подойдет для работы в графических редакторах и для геймеров
- X370 – подойдет для энтузиастов.
На чипсете A320 разгон процессора не произвести, зато возможности B350 это позволяют. X370 кроме базового функционала имеет большее число линий PCI-E (для монтирования нескольких видеокарт)
ВИДЕО: AMD. Выбор материнской платы для Ryzen
AMD B450. Выбор материнской платы для Ryzen
Слоты
Слоты — это разъемы на МП. Позволяют подключать к ним дополнительные платы (карты расширения). DDR5 — самый актуальный слот (числа в конце означают период производства).
Бывают от двух слотов оперативной памяти на материнскую плату и больше (но редко более четырех). Для увеличения оперативной памяти один слот заменяется на другой, с более высокой ОЗУ.
Слоты для видеокарт имеют два вида (разные по пропускной способности): AGPи PCI Express. Чаще используется слот PCIe x16.
Большая пропускная способность слота обеспечивает лучшую производительность. Стоит знать, что разницы в бытовом использовании не чувствуется.
Материнки специального назначения могут не иметь слотов под видео. Их возможности ограничены и не подойдут для домашних ПК.
Для различных слотов для процессоров есть разные разъемы. Существуют слоты для креплений и прочих функций (например, слот для материнок расширения). Могут быть четыре слота для жестких дисков SATA3.
Видеоразъемы
Видеоразъем — важный элемент в материнской плате. От него зависит возможность и удобство подключения.
Для подключения мониторов на видеокартах устанавливаются разъемы VGA и DVI. От вида разъема зависит качество видеосигнала и цена видеокарты.
В МП встроены разъемы для аудиосистемы. Для обычных колонок, без нагрузки, подойдет бюджетный вариант кодеков ALC8xx. Разъем ALC1150 для более качественного кодека.
На дорогие материнки для игр ставят кодеки с высоким качеством звука. Для подключения колонок с аудиосистемой 2.0 и 2.1 достаточно трех кодеков.
Для многоканальной акустики подойдут от пяти до шести аудиоразъемов с системой 5.1 и 7.1.
Для подключения высококачественной аудиосистемы нужен оптический выход с цифровой системой Hi-Fi.
Современные материнские платы выпускаются со встроенной сетевой картой. Также нужно иметь роутер, который, при сбое, способен защитить связь. Изображение разъема Rj-45 на рисунке ниже.
Дешевые варианты сетевой карты обозначаются названием производителя Realtek. Для профессиональных направлений потребуются Killer или Intel.
Хорошая сетевая карта не гарантирует отсутствие сбоев сети. Часто неполадки случаются из-за некачественного сигнала.

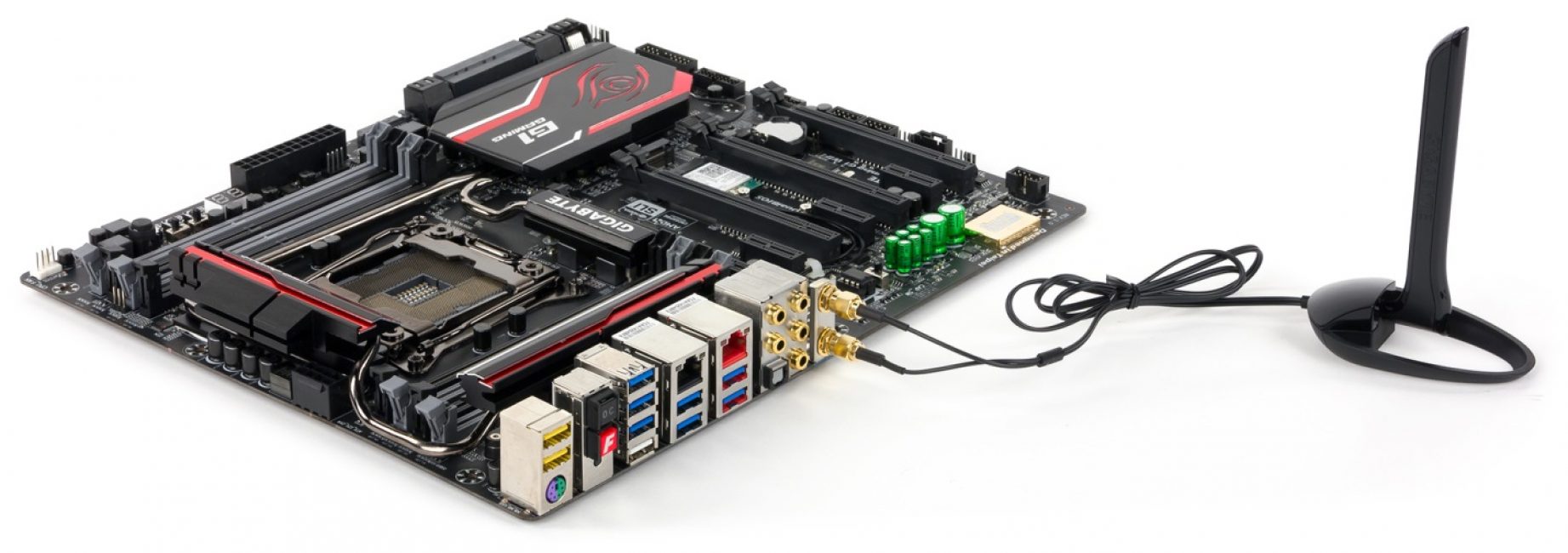

Встроенный вай фай и блютуз
Некоторые ПК, комплектуются разъемами для блютуз и вай-фая (бюджетные варианты без таких деталей). Учитывайте это при выборе. Но их возможно установить дополнительно.
Чтобы не перегреть МП, на плату ставятся вентиляторы (кулеры). На дешевых вариантах плат нет или стоит мало кулеров. При сильных нагрузках в работе системы МП обеспечиваются дополнительными кулерами.
Дорогая материнка не гарантирует высокую производительность.
Доброго времени суток, уважаемые читатели, посетители, мимопроходящие личности и прочие создания этого многомерного мироздания! :) Давайте поговорим как выбрать корпус.
Ну вот и добрались мы до очередной статьи, которая как бы подытожит, а вернее сказать, завернет и упакует все те комплектующие, которые мы научились выбирать ранее, опираясь на статьи из уже зарекомендовавшего себя цикла с меткой “критерии выбора“, где постоянно ведутся максимально подробные рассказы о том, как же выбрать ту или иную составляющую Вашего компьютера или периферии вокруг него. Как многие помнят, были там статьи по выбору , и много чего еще.
Как Вы уже догадались из заголовка, речь сегодня пойдет о выборе корпуса для компьютерной начинки. Мы узнаем, на что нужно обращать внимание при его покупке, стоит ли вообще переплачивать и прочее разное.
Собственно, прошу занять свои места в зрительном зале, мы начинаем..
За что мы платим - вводная по выбору
Когда Вы покупаете какой-либо товар, на что Вы обращаете в первую очередь свое внимание? Правильно, сначала на упаковку, затем на содержание и уже только затем на цену. В компьютерном же мире все наоборот, и упаковке комплектующих (т.е. корпусу) практически не уделяют никакого внимания.
Обычно, когда человек хочет приобрести компьютер, корпус в списке комплектующих стоит на самых последних позициях, разве что перед мышкой и клавиатурой. Тут чаще всего следуют такой логике: «первое – «видюху» самую мощную, потом минимум на 4 ядра, памяти 6 Гбайт, ну и на оставшиеся какой-нибудь простенький корпус». Т.е. обычно нормальные люди готовы платить за содержание, а не за обертку. Отчасти – такая позиция правильна, но здесь обертка это не просто красивый фантик, корпус – это гарант сохранности, стабильности и комфортной работы всей компьютерной начинки.
Банальный жизненный пример
Недавно я был свидетелем, как мой знакомый сэкономил на «железном феликсе» - корпусе. Он взял видюху подороже, процессор пошустрее, памяти вагон и решил упаковать все это в дешевый (noname) корпус. Чтобы Вы думали случилось? Правильно, беда пришла из-под стола: начали появляться непонятные запахи гари, оплавление проводников, перегрев CPU и прочие "сэкономленные" бонусы.
Поэтому, чтобы не выкидывать деньги на ветер, нужно грамотно планировать свой компьютерный бюджет и с умом подходить к покупке «упаковочной коробки» Ваших комплектующих – корпусу. О последнем мы как раз и поговорим далее.
Как выбрать корпус и на что ориентироваться
Итак, прежде всего стоит сказать, что каких-то норм, канонов и идеалов в корпусостроении – нет. А посему не стоит «вестись» на яркие фразы – лучший, сверхсовременный и т.п., все это ересь. Если разбирать техническую сторону, то необходимо иметь в виду (держать в голове при покупке), что существуют следующие параметры:
- Тип корпуса (форм-фактор, размер);
- Материал;
- Система охлаждения ();
- Конструктивные элементы, крепление;
- Внешний вид, дизайн, примочки.
Давайте пройдемся и разберем каждый параметр в отдельности, но сначала вживую определимся с основными конструктивными отсеками/отделами практически любого корпуса. Собственно, сняв крышку своего системного блока, можно обнаружить внутри много пыли следующие ниши для установки компьютерных элементов (см. изображение).
Итак, стандартно это:
- Место под (1 ). У современных моделей чаще располагается снизу;
- Отсеки для установки гибких накопителей (2 ). Раритет для многих корпусов;
- Полость для установки материнки (3 );
- Ниша под процессор с системой охлаждения (4 );
- Разъем под установку видеокарты (5 );
- Периферийные разъемы (мышка, клавиатура, звук, концентраторы и т.п.).
Теперь перейдем непосредственно к параметрам.
Тип корпуса
Современный рынок корпусов компьютера представлен множеством моделей, однако существуют определенные стандарты, в соответствии с которыми они и выпускаются. Эти стандарты заложены в так называемых форм-факторах, определяющих в конечном итоге габаритность корпуса компьютера.
Существуют следующие типоразмерные стандарты корпусов:
- Mini-ITX ;
- Micro-ATX ;
- ATX ;
- EATX ;
- XL-ATX ;
Также можно встретить и такую классификацию корпусов (башенную, как их называют):
- SFF (Small Form Factor) – микро;
- Mini Tower – мини;
- Middle Tower – средний;
- Big Tower – большой;
Разница между стандартами корпусов заключается в разном размерном ряде предназначенных под данный корпус . Для оценки габаритов удобно воспользоваться таблицей (см. изображение).
Визуальный размерный ряд наглядно демонстрирует следующее изображение.
Думаю, нет нужды говорить, что основной критерий выбора типа корпуса полностью зависит от тех задач, которые Вы ставите перед своим компьютерным собратом. Т.е. mini и micro ATX – это идеальные варианты для непритязательных офисных пользователей, для которых их железный друг должен просто хорошо вписываться в интерьер (не занимая много места), ну и по возможности выполнять «тяжелую» работу в виде «открыть-закрыть-сохранить» документ и прочие офисные забавы:).
От чего отталкиваться
Если Ваша цель – в меру солидный и производительный агрегат, то тогда ATX это то, что доктор прописал. Ну и самый козырной вариант для любителей пошустрее – это корпус стандарта XL-ATX (он же Full Tower ). Как я уже говорил, основной критерий выбора того или иного типа корпуса зависит от «метрики» материнской платы, которую Вы хотите туда поместить для выполнения соответствующих задач. Так же размер корпуса непосредственно влияет на качество охлаждения внутри, а значит, на срок жизни и производительность всех комплектующих.
Примечание:
- Mini- ITX - самые миниатюрные, обычно поставляются со встроенным БП малой мощности (до 350 Вт) и рассчитаны на «дюймовочный» размер платы.
- Micro- ATX – это типичный представитель настольных решений для домашних пользователей. Имеет уже чуть более внятные размеры и также зачастую поставляется со встроенным блоком питания мощностью 400-500 Вт. В целом позволяет построить на своей площадке вполне удовлетворительный по производительности «середнячок».
- ATX – частенько продается без встроенного БП и дает пользователю полную свободу расширения.
- EATX и XL-ATX – отличное, высокопроизводительное (в том числе серверное и мощное игровое) решение для связки нескольких графических подсистем и вычислительных ядер.
Переходим к «материальной» составляющей корпуса.
Материал корпуса
Казалось бы, какая разница из чего изготовлен корпус, не бумага, да и ладно. Ан нет, материал имеет важное значение, ибо он должен обеспечивать не только качественное охлаждение, но и определенную степень защиты от механических повреждений и вибраций. Чаще всего материалом корпуса премиум моделей (с ценой от 8 т.р.) выступает такой металл, как алюминий.
Именно он (не считая меди) обладает хорошей способностью рассеивать большое количество тепла. Не стоит думать, что если материал не алюминий, то корпус будет плохо справляться со своими задачами, отнюдь. Большинство моделей среднеценового (массового потребительского) сегмента делают из специальной стали SECC – сталь, покрытая гальваническим раствором цинка.
Важным моментом при покупке будет также являться качество сборки и толщина самих стенок корпуса. В отношении первого следует сказать, что не стоит покупать (кажущиеся Вам на первый взгляд) полностью металлические дешевые китайские корпуса. Чаще всего так называемые noname модели изготавливают из низкопробной штамповки, а качество сборки оставляет желать лучшего, т.е. имеются различные люфты, вибрации и щели из-за того, что компоненты корпуса неплотно подогнаны друг к другу.
Примечание:
Не совсем правильно думать, что весь корпус – это сплошной металл, часто можно встретить и пластиковые элементы в оформлении различных панелей, зажимов, креплений – это нормально.
Толщина стенок также значимый параметр. Если она меньше 0,5 мм, то чаще всего и обращать внимание на такой корпус не стоит, ибо при малейших вибрациях грохот будет такой, что никакие ушные затычки не помогут. Поэтому старайтесь выбирать толщину стенок корпуса от 0,5 до 1 мм.
Система охлаждения или «карлсоны» в корпусе
Разумеется, корпус это не только защитник от повреждений, но и вентиляционный кожух всех компонентов вашего ПК, обеспечивающий необходимый «холодок» его горячим элементам. Однако правило "чем больше «ветродуев» в корпусе, тем лучше" здесь не работает. Все зависит от грамотной организации вентиляционного процесса (циркуляции воздуха) путем установки кулеров в нужные посадочные места.
Другими словами, 4-5 заводских вентилятора далеко не всегда гарантия обеспечения качественного охлаждения компьютерных внутренностей, ведь вентиляцию создают не количество «вертушек», а воздушные потоки. И если последние переплетаются, сталкиваются и мешают друг другу, то ни о каком эффективном процессе вывода горячего воздуха говорить не приходится.
Условно распространенной вентиляционной схемой корпусов является следующая (см. изображение).
В этой схеме на входе устанавливается один или несколько больших «неспешных» вентиляторов, затягивающих свежий комнатный воздух. На выходе (задней стенке корпуса) стоит вентилятор чуть поменьше однако более «шустрый», работающий на выдув.
Такая конструкция позволяет в закрытом пространстве создавать приличную тягу и корпус начинает работать как большая охлаждающая турбина, т.е. холодный воздух, протягиваясь через все горячие компоненты, охлаждает их и выбрасывается наружу.
Про крутилки отдельно и как выбрать корпус опираясь на них
Подобную стандартную конструкцию часто дополняют «крутилками» у верхней и боковой стенки корпуса, которые также работают на вдув. В целом для создания качественной охлаждающей среды внутри корпуса необходимо руководствоваться следующими простыми правилами:
- Больше «крутилок» – не значит лучше;
- Поток воздуха должен быть цельным и однонаправленным, без разбивки его различными дополнительными потоками;
- Горячий воздух всегда поднимается вверх, а холодный опускается вниз, поэтому не стоит класть вертикальный блок на бок;
- Незакрепленные в корпусе кабели способны нарушить движение воздушных масс;
- Большие лопасти кулера лучше маленьких, т.к. создают больший воздушный поток при меньшем количестве оборотов.
Также стоит отдельно обратить свое внимание на сами вентиляторы, а точнее, на тот объем воздуха, который они могут «нагнетать» в корпус в единицу времени (минуту). Технический параметр этот называется CFM (куб. фут в минуту). Объем циркулирующего воздуха внутри корпуса должен постоянно обновляться. И чтобы рассчитать по габаритам корпуса, какой ему нужен вентилятор, необходимо прибегнуть к простой математике:
- Перемножить параметры (длину, высоту, ширину) корпуса в мм и узнать его площадь;
- Определить CFM вентилятора.
Допустим, для корпуса с габаритами 253х502х563 мм, объем составляет 2,52 куб. фута. Для обновления воздуха каждые две секунды необходима установка вентилятора на 70 CFM . Очень часто внутри корпуса можно встретить большие воздухоотводы в виде трубок на боковой поверхности для охлаждения процессора (см. изображение).
Так вот, польза от них довольно сомнительна, зато свои «помехи» в стройность воздушного потока они вносят, т.к. перекрывают естественную циркуляцию воздуха, причем ровно так же, как это делают неубранные в кожух провода. Стоит также упомянуть про не особо нужный компонент вентиляционной системы корпуса – пылевые сетки.
Эффективность их крайне низка, т.к. буквально через 2-3 месяца активного использования компьютера они банально засоряются комнатной пылью, а это опять же препятствует нормальной циркуляции воздуха и способствует перегреву компонентов компьютера. В общем, подобные трубы редко являются реально эффективными.
Кстати, как правильно нужно бороться с пылью внутри системника, мы говорили в нашей статье под названием , так что читайте и не пылите:)
Крепление: шпунтик и винтик. Эргономика корпуса
Казалось бы, при чем тут шурупчики, да вот при чем. Очень часто в дешевых корпусах все крепится по старинке при помощи разношерстных винтов, замена которых превращается в танцы с бубном. Отвинтил 5 штучек, пока 3 прикручивал, четвертый укатился, а один вообще затерялся в темных недрах корпуса, полез его искать (взял фонарик) и попутно оцарапался о стальные края панелей, как Вам такая перспективка?
Производители первоклассных корпусов уже давно решили подобные проблемы путем системы пластиковых клепок и креплений, а также установкой салазок для жестких дисков, выезжающих на колесиках. Все гибко, подвижно и удобно (см. изображение).
Подобные вещи (заглушки, дополнительные крепления, зажимы, полочки) положительно отражаются на эргономике корпуса или, другими словами, его функциональной «удобности» для пользователя. Т.е. эргономика, если хотите, это расширяемость Вашего корпуса, его способность легко трансформироваться при модернизации, в том числе изменять свой внешний и внутренний мир вид.
Прокладка кабелей внутри корпуса также является важным моментом эргономики, ведь от того, насколько легко их можно спрятать, также зависит и охлаждение внутри корпуса. С другой стороны, провода всегда должны быть в шаговой доступности в случае необходимости подключения нового привода или диска, а не вызывать у пользователя синдром «перетягивания каната». Это когда провод не дотягивается до гнезда устройства, но мы его туда все равно тянем, т.к. вариантов больше нет.
Внешний вид, дизайн и «навароты»
Какой юзер не любит покрасоваться своим корпусом? Да такой, у которого этого корпуса нет:). Все мы человеки и все хотим чем-то кого-то удивить. У некоторых компьютерных пользователей этой «удивлялкой» становится дизайн корпуса. Вот Вам пример (см. изображение).
Стоит понимать, что дизайн – это чисто индивидуальная штука, многие готовы пожертвовать функциональностью в угоду различным мигалкам, подсвечивалкам и сопелкам и это личное дело каждого. Однако не стоит забывать, что корпус в строгих тонах с минимальным количеством подсветок, датчиков и прочей мишуры всегда будет смотреться стильно и элегантно.
Из нужных дизайнерско-конструкторских примочек следует отметить наличие на передней (или верхней) панели корпуса различных типов разъемов. По умолчанию всегда выведены: наушники/микрофон и USB . Кому такого «джентльменского набора» явно не хватает, может легко взять корпус с «запасом», где имеется порт eSATA для подключения переносного винчестера, регулятор скорости вращения кулера и парочка современных сверхскоростных USB 3.0 портов (см. изображение).
Уфф-ф, вроде бы с практическо-теоретической частью закончили, теперь давайте подведем итоги, чтобы максимально хорошо усвоить весь приведенный материал и научиться правильно выбирать корпус ПК с первого раза.
Частые вопросы и частые ответы по выбору
Итак, запомните следующие советы, и такое мероприятие, как покупка правильного корпуса, станет для Вас привычным занятием:).
- Определитесь с задачами, которые будет решать Ваш ПК (офисные, игровые и т.п.);
- Исходя из задач, подберите нужные размеры материнской платы и корпуса под нее;
- Материал стенок корпуса должен быть толщиной от 0.5 до 1 мм;
- Не приобретайте nonamе модели, присмотритесь к профессионалам своего дела: Cooler Master, Zalman, Inwin ;
- Системы охлаждения из 3-4 вентиляторов вполне достаточно для эффективного отвода тепла;
- Не экономьте на блоке, он должен обладать значительной мощность, иначе Ваша начинка рано или поздно накроется медным тазом;
- Лучшее расположение БП в корпусе - снизу;
- Убедитесь в наличии пластмассовых элементов для установки ЖД и приводов;
- Старайтесь покупать корпус, свободный от различных винтиков и шпунтиков;
- Обратите внимание на наличие дополнительных разъемов на передней панели корпуса;
- Помните, качественный корпус начинает свое «ценопредлагание» с суммы от 6000 рублей.
Эти советы помогут Вам сделать правильный выбор!
В двух словах как-то так.
Где лучше всего купить корпус?
- , - для тех, кто не боится покупать за рубежом и экономить деньги. Есть много , несколько популярных марок, да и вцелом приятный магазин, где идут постоянные и прочее;
- , - пожалуй, лучший выбор с точки зрения соотношения цена-качество SSD (и не только). Вполне внятные цены, хотя ассортимент не всегда идеален с точки зрения разнообразия. Ключевое преимущество, - гарантия, которая действительно позволяет в течении 14 дней поменять товар без всяких вопросов, а уж в случае гарантийных проблем магазин встанет на Вашу сторону и поможет решить любые проблемы. Автор сайта пользуется им уже лет 10 минимум (еще со времен, когда они были частью Ultra Electoronics ), чего и Вам советует;
- , - один из старейших магазинов на рынке, как компания существует где-то порядка 20 лет. Приличный выбор, средние цены и один из самых удобных сайтов. В общем и целом приятно работать.
Выбор, традиционно, за Вами. Конечно, всякие там Яндекс.Маркет "ы никто не отменял, но из хороших магазинов я бы рекомендовал именно эти, а не какие-нибудь там МВидео и прочие крупные сети (которые зачастую не просто дороги, но ущербны в плане качества обслуживания, работы гарантийки и пр).
Послесловие
Автор проекта настоятельно рекомендует (для высокопроизводительных решений) башенные (Full Tower ) корпуса от ChiefTec . Пример можно увидеть по ссылке, что дана выше в статье про чистку пыли. Почему? Всё просто:
- Размер корпуса велик и позволяет установить любую плату и другие комплектующие без особых проблем и помех (видеокарты бывают крайне длинны, а число проводов при большом количестве комплектующих бывает существенной величиной, что мешает циркуляции воздуха в малом корпусе)
- Жесткие диски вынесены в отдельный блок и имеют собственные крепления (салазки без болтов для отвертки), а так же, что важней, вентиляторы для перпендикулярной и почти независимой системы охлаждения, а значит, толковой циркуляции воздуха
- В корпусе продумано почти всё, начиная от количества дополнительных болтиков на поперечной балке и заканчивая возможностью установки внутрь корпуса ИБП .
Но - каждому своё. Это так, в качестве личного мнения.
Ну вот и подошла к концу наша очередная железная статья, в которой мы научились выбирать правильный корпус. Теперь осталось дело за малым, пойти в магазин и со спокойной совестью, что ты все знаешь, приобрести заветную железку.
Удачных приобретений, дамы и господа!
P.S. За существование данной статьи спасибо члену команды 25 КАДР
P.P.S. Если остались вопросы, непонятки и прочее разное, а так же дополнения, благодарности, мысли и прочее, то оставляйте их в комментариях - будем рады.
Подбор материнки к уже купленному процессору требует определённых знаний. В первую очередь, рекомендуется обратить внимание на характеристики уже купленных комплектующих, т.к. не имеет никакого смысла покупать дешёвую материнку под ТОПовый процессор и наоборот.
Изначально, лучше купить такие основные комплектующие как – системный блок (корпус), центральный процессор, блок питания, видеокарту. Если вы решили сначала приобрести материнку, то должны точно знать, что вы хотите ожидать от уже собранного компьютера.
Изначально необходимо понимать какие бренды лидируют на этом рынке и можно ли им доверять. Вот список рекомендуемых производителей материнских плат:
Если вы уже купили мощные и дорогие комплектующие для ПК, то ни в коем случае не покупайте дешёвую материнскую плату. В лучшем случае, комплектующие будут работать не на всю мощность, опустив всю производительность до уровня бюджетных ПК. В худшем – вообще не будут работать и придётся покупать другую материнку.
Перед сборкой компьютера нужно определится с тем, что вы хотите получить в конечном итоге, т.к. будет проще выбирать плату без закупки заранее всех главных комплектующих для компьютера. Лучше купить качественную центральную плату (не стоит экономить на этой покупке, если это позволяют возможности) и затем, исходя из её возможностей, подбирать остальные комплектующие.
Чипсеты у материнских карт
От чипсета напрямую зависит то, сколько вы сможете подключить комплектующих к материнке, смогут ли они работать со 100% эффективностью, какой процессор лучше выбрать. По сути, чипсет – это что-то похожее на уже встроенный процессор в плату, но который отвечает лишь за самые базовые функции, например, работу в BIOS.
Комплектуют практически все материнками чипсетами от двух производителей – Intel и AMD. В зависимости от того, какой процессор был вами выбран, нужно и выбирать плату с чипсетом от производителя, выбранного ЦП. В противном случае, есть вероятность, что устройства будут несовместимы и не будут работать нормально.
О чипсетах Intel
По сравнению с «красным» конкурентом, у «синих» не так много моделей и разновидностей чипсетов. Вот список самых ходовых из них:
- H110 – подойдёт для тех, кто не гонится за производительностью и требует от компьютера лишь корректную работу в офисных программах и браузерах.
- B150 и H170 – между ними нет серьёзных различий. Оба отлично подходят для компьютеров среднего класса.
- Z170 – материнская плата на таком чипсете поддерживает разгон многих компонентов, благодаря чему является отличным решением для игровых компьютеров.
- X99 – пользуется спросом в профессиональной среде, которая требует много ресурсов от системы (3D-моделирование, видеообработка, создание игр). Также неплохо подойдёт и для игровых машин.
- Q170 – это чипсет из корпоративного сектора, особой популярностью в среде обычных пользователей не пользуется. Основной упор делается на безопасность и стабильность.
- C232 и C236 – используется в дата-центрах, позволяет обрабатывать огромное количество информации. Лучше всего работают с процессорами Xenon.
О чипсетах AMD
Делятся условно на две серии – A и FX. Первая подходит для процессоров А-серии, с уже интегрированными видеоадаптерами. Вторая для FX-серии ЦП, которые не имеют встроенного графического адаптера, но компенсируют это высокой производительностью и потенциалом для разгона.
Вот список основных чипсетов AMD:
- A58 и A68H – очень схожие между собой чипсеты, которые подойдут для обычного офисного ПК. Лучше всего работают с процессорами AMD A4 и A6.
- A78 – для мультимедийных компьютеров (работа в офисных приложениях, несложные манипуляции с графикой и видео, запуск «лёгких» игр, сёрфинг в интернете). Наиболее совместим с ЦП A6 и A8.
- 760G – подходит для тех, кому компьютер нужен в качестве «печатной машинки с выходом в интернет». Совместим с FX-4.
- 970 – его возможностей хватает для запуска современных игр на минимальных и средних настройках, профессиональной работы с графикой и несложных манипуляций с видео и 3D-объектами. Совместим с процессорами FX-4, Fx-6, FX-8 и FX-9. Наиболее ходовой чипсет для процессоров AMD.
- 990X и 990FX – отличное решение для мощных игровых и полупрофессиональных машин. Самая лучшая совместимость с ЦП FX-8 и FX-9.
О гарантиях
При покупке материнской платы обязательно обращайте внимание на гарантии, которые предоставляет продавец. В среднем гарантийный срок может варьироваться от 12 до 36 месяцев. Если он меньше указанного диапазона, то лучше отказаться от покупки в этом магазине.
Всё дело в том, что материнская плата является одним из самых хрупких компонентов компьютера. А любая её поломка обязательно приведёт, как минимум, к замене этого компонента, максимум — придётся задуматься о полной замене части или всех комплектующих, что были установлены на неё. Это равносильно замене практически всего компьютера. Поэтому ни в коем случае нельзя экономить на гарантиях.
О габаритах
Тоже очень важный параметр, особенно, если вы покупаете материнку для небольшого корпуса. Вот список и характеристики основных форм-факторов:
Помимо этих форм-факторов есть другие, но они практически не встречаются на рынке комплектующих для домашних компьютеров.
Процессорный сокет
Это самый важный параметр при выборе как материнской платы, так и процессора. Если сокеты процессора и материнки будут несовместимы между собой, то вам не удастся установить ЦП. Сокеты постоянно претерпевают различные модификации и изменения, поэтому рекомендуется покупать модели только с самыми актуальными модификациями, чтобы в будущем можно было без проблем произвести замену.
Сокеты от Intel:
- 1151 и 2011-3 – это самые современные виды. Если вы отдаёте предпочтение Intel, то старайтесь покупать процессор и материнку именно с такими сокетами.
- 1150 и 2011 – они до сих пор ещё в широком ходу на рынке, но уже начали устаревать.
- 1155 , 1156 , 775 и 478 – это устаревшие модели сокетов, которые ещё в ходу. Рекомендуются к покупке только в том случае, если больше нет никаких альтернатив.
Сокеты от AMD:
- AM3+ и FM2+ — это самые современные сокеты от «красных».
- AM1, AM2, AM3, FM1 и EM2 – считаются либо полностью устаревшими, либо уже начинают устаревать.
Про оперативную память
На материнских платах из бюджетного сегмента и/или небольших форм-факторов есть только два слота установки модулей ОЗУ. На платах стандартных размеров для стационарных компьютеров встречается по 4-6 разъёмов. Материнки для небольших корпусов или ноутбуков имеют менее 4-х слотов. Для последних чаще встречается такое решение – определённое количество оперативной памяти уже впаяно в плату, а рядом находится один слот на случай, если пользователю захочется расширить объём ОЗУ.
Оперативная память подразделяется на несколько типов, которые обозначаются как «DDR». Самые ходовые и рекомендуемые на сегодня – это DDR3 и DDR4. Последний обеспечивает максимально быструю работу компьютера. Перед выбором материнки, убедитесь, что она поддерживает именно эти типы ОЗУ.
Также рекомендуется учесть возможности увеличения количества оперативной памяти путём добавления новых модулей. В этом случае обращайте внимание не только на количество слотов, но и на максимальный объём в Гб. Т.е вы можете купить плату с 6 разъёмами, но она будет поддерживать не так много Гб ОЗУ.
Рекомендуется обратить внимание на диапазон поддерживаемых рабочих частот. Оперативка DDR3 работает на частотах от 1333 МГц, а DDR4 2133-2400 МГц. Материнки практически всегда поддерживают данные частоты. Важно также обратить внимание, поддерживает ли их центральный процессор.
Если ЦП не поддерживает данные частоты, то покупайте карту с профилями памяти XMP. В противном случае вы серьёзно можете потерять в производительности ОЗУ.
Место для установки видеокарт
В материнках среднего и высокого класса может присутствовать до 4-х разъёмов под графические адаптеры. На бюджетных моделях обычно 1-2 гнезда. В большинстве случаев используются разъёмы типа PCI-E x16. Они позволяют обеспечить максимальную совместимость и производительность между установленными видеоадаптерами. Разъём имеет несколько версий – 2.0, 2.1 и 3.0. Чем выше версия, тем лучше характеристики, но и цена соответственно выше.
Разъёмы PCI-E x16 могу также поддерживать другие платы расширения (например, Wi-Fi адаптер).
О дополнительных платах
Платы расширения – это дополнительные устройства, которые можно подключить к материнке, но которые не являются критически важными для работы системы. Например, Wi-Fi-приёмник, ТВ-тюнер. Для этих устройств используются слоты PCI и PCI-Express, подробнее о каждом:
- Первый тип стремительно устаревает, но до сих используется в моделях бюджетного и среднего класса. Он стоит значительно дешевле, чем его более новый аналог, но совместимость устройств может страдать. Например, самый новый и мощный Wi-Fi-адаптер будет работать хуже или не будет работать вообще на данном разъёме. Однако, у такого разъёма отличная совместимость со многими звуковыми картами.
- Второй тип более новый и имеет отличную совместимость с другими компонентами. Имеют две вариации разъёма X1 и X4. Последний более новый. Типы разъёма практически ни на что не влияют.
Информация о внутренних разъёмах
Они служат для подключения важных компонентов к материнке внутри корпуса. Например, для питания процессора и самой платы, установки жёстких дисков , SSD , привода.
Что касательно питания материнской платы, то старые модели работают от 20-ти контактного разъёма питания, а более новые от 24-ти контактного. Исходя из этого, желательно, выбрать блок питания или подобрать материнку под нужный контакт. Однако, будет не критично, если 24-ти контактный разъём будет запитан от 20-ти контактного блока питания.
Питание процессора происходит по похожей схеме, только вместе 20-24-контактных разъёмов используются 4-х и 8-ми контактные. Если у вас мощный процессор, требующий большого расхода энергии, то рекомендуется покупать плату и блок питания с 8-ми контактными разъёмами. Если же процессор не слишком мощный, то можно вполне обойтись и 4-х контактными разъёмами.
Что касается подключение SSD и HDD дисков, то для этого почти во всех платах используются разъёмы типа SATA. Подразделяется на две версии – SATA2 и SATA3. Если к главной плате подключается SSD диск, то лучше купить модель с SATA3-разъёмом. В противном случае, вы не увидите хорошей производительности от SSD-диска. При условии, что подключение SSD не планируется, то можно приобрести модель с SATA2-разъёмом, тем самым немного сэкономив на покупке.
Интегрированные устройства
Материнские карты могут идти вместе с уже интегрированными компонентами. Например, некоторые платы для ноутбуков идут вместе с впаянными видеокартами и модулями ОЗУ. Во всех материнках по умолчанию интегрированы сетевая и звуковые карты.
Если вы решили приобрести процессор вместе с интегрированным в него графическим адаптером, то убедитесь, что плата поддерживает их подключение (обычно это пишут в характеристиках). Также важно, чтобы в конструкцию были интегрированы внешние VGA или DVI-разъёмы, которые нужны для подключения монитора.
Обратите внимание на встроенную звуковую карту. Большинству пользователей будет достаточно стандартных кодеков, типа ALC8xxx. Если вы планируете заниматься видеомонтажом и/или звукообработкой, то лучше обратите внимание на платы, где встроен адаптер с кодеком ALC1150, т.к. он обеспечивает отличное звучание, но и стоит намного дороже стандартного решения.
Звуковая карта обычно имеет от 3 до 6 гнёзд на 3.5 мм для подключения аудиоустройств. Иногда попадаются модели, где установлен оптический или коаксиальный цифровой аудиовыход, но и стоят они дороже. Данный выход используется для профессионального звукового оборудования. Для обычного использования компьютера (подключение колонок и наушников) достаточно всего 3-х гнёзд.
Ещё один компонент, который интегрирован в материнку по умолчанию – это сетевая карта, отвечающая за подключение компьютера к Интернету. Стандартные параметры сетевой платы на многих материнках – скорость передачи данных около 1000 Мб/с и сетевой выход типа RJ-45.
Главными производителями сетевых карт являются – Realtek, Intel и Killer. Продукты первого использую в бюджетной и средней ценовой категории. Последние чаще применимы в дорогих игровых машинах, т.к. обеспечивают отличную работу в онлайн-играх даже при плохом соединение с сетью.
Количество и типы внешних гнёзд зависят от внутренней комплектации самой платы и её цены, т.к. в более дорогих моделях имеются дополнительные выходы. Список разъёмов, которые наиболее часто встречаются:
- USB 3.0 – желательно, чтобы было минимум два таких выхода. Через него может быть подключён флеш-накопитель, мышь и клавиатура (более-менее современные модели).
- DVI или VGA – есть во всех платах, т.к. с его помощью можно подключить компьютер к монитору.
- RJ-45 – обязательный элемент конструкции. С его помощью производится подключение к Интернету. В случае, если на компьютере нет Wi-Fi-адаптера, то это единственный способ подключить машину к сети.
- HDMI – нужен, чтобы подключить компьютер к телевизору или современному монитору. Альтернатива DVI.
- Звуковые гнёзда – требуются для подключения колонок и наушников.
- Выход для микрофона или дополнительной гарнитуры. Всегда предусмотрен в конструкции.
- Антенны Wi-Fi – есть только в моделях с интегрированным Wi-Fi-модулем.
- Кнопка для сброса настроек BIOS – позволяет быстро сбросить настройки BIOS до заводского состояния, не разбирая при этом корпус компьютера. Есть только на дорогих платах.
Схемы питания и электронные компоненты
При выборе материнской платы обязательно обращайте внимание на электронные компоненты, т.к. от них зависит срок работы компьютера. На дешёвых моделях установлены обычные электронные конденсаторы и транзисторы, без какой-либо дополнительной защиты. Через 2-3 года службы они вполне могут окислится и привести в негодность всю систему. Лучше выбирайте более дорогие модели, например, где используются твердотельные конденсаторы японского или корейского производства. Даже если они выйдут из строя, то последствия будут не столь катастрофическими.
Очень важно обращать внимание на схему питания процессора. Распределение схем питания:
- Низкой мощности – используются в бюджетных материнских платах, имеют мощность не выше 90 Вт и не более 4-х фаз питания. Под них подходят только маломощные процессоры, имеющие низкий потенциал к разгону.
- Средней мощности – имеют не более 6 фаз и мощность, не превышающую 120 Вт. Этого достаточно для всех процессоров из среднего ценового сегмента и некоторых из высокого.
- Высокой мощности – имеют более 8-ми фаз, отлично работают со всеми процессорами.
При подборе материнской платы к процессору важно обращать внимание не только на то, подходит ли процессор по сокетам, но и на напряжение. На сайте производителя материнских карт можно видеть сразу список всех процессоров, которые совместимы с той или иной платой.
Бюджетные модели не имеют данной системы вообще, либо имеют один небольшой радиатор, который справляет только с охлаждением маломощных процессоров и видеокарт. Как ни странно, данные карты перегреваются реже всего (если конечно, вы не будете слишком сильно разгонять процессор).
Если вы планируете собрать хороший игровой компьютер, то обращайте внимание на материнские платы с массивными медными трубками радиаторов. Однако, тут есть проблема – это размеры системы охлаждения. Иногда из-за слишком толстых и высоких труб бывает сложно длинную подсоединить видеокарту и/или процессор с кулером. Поэтому требуется всё предварительно сверить.
При выборе материнской платы требуется учесть всю информацию, которая была указана в статье. В противном случае, вы можете столкнуться с различными неудобствами и лишними тратами (например, плата не поддерживает определённый компонент).
Вступление
Ни для кого не секрет, что компьютер представляет собой сложное устройство, состоящее из огромного количества деталей. Но за что отвечает его главная деталь - материнская плата? На заре времен её функция была утилитарна - платформа для других компонентов компьютера, имеющая с десяток элементарных настроек - и не более того. Со временем материнская плата принимала на себя всё больше и больше функций, и сейчас уже никого не удивишь встроенной звуковой картой и видеокартой, контроллерами USB и FireWire. Казалось бы, поскольку интегрировать больше нечего (ведь в обычном компьютере теперь редко можно встретить карты расширения), то и прогресс должен был остановиться. Как бы не так! Достоверность последнего утверждения мы докажем на примере материнской платы одного из патриархов IT-индустрии - компании Micro-Star International Co., Ltd.
Мы расскажем о настроечном и диагностическом прикладном программном обеспечении современных плат, об элементной базе, влияющей на надежность при интенсивной эксплуатации, о фирменных технологиях, упрощающих настройку и эксплуатацию компьютера, о том, что плагины для соцсети "вконтакте" бывают отнюдь не только для коммуникаторов и смартфонов, но и для встроенных в BIOS операционных систем, о разгоне процессора и современных средствах оверклокинга, о смежных возможностях, которые помогают другим компонентам компьютера работать надежнее и эффективнее - одним словом, обо всём, что вложил производитель в своё детище и о чем иногда совсем не подозревают покупатели.
Материнская плата большая, а что она может?
Может ли материнская плата нового поколения дать существенно больше, чем решения предыдущих поколений? Да!
Материнская плата является самой большой платой в компьютере, и от неё зависят различные функции будущего компьютера – и основные, и дополнительные. Так, с главной функцией – объединять все устройства компьютера в готовую систему, способную выполнить возложенные на неё задачи – великолепно справляются все материнские платы. Начнем с дополнительных функций, которые облегчат работу с компьютером, сделав её максимально комфортной. Обычно подобные технологии имеют название, не всегда раскрывающее их суть. Например, что такое “APS” и для чего он нужен? Попробуем рассмотреть некоторые наиболее интересные особенности на примере MSI MS-7760 X79A-GD65-8D. Для наглядности составим следующую таблицу:
| Описание | MSI MS-7760 X79A-GD65-8D |
| Увеличенная сила тока в портах USB для зарядки смартфонов и планшетов | Super Charger |
| Утилита, упрощающая настройки BIOS | ClickBIOS II |
| Автоматический разгон | OC Genie II |
| Утилита обновления BIOS | M-Flash |
| Технология уменьшения энергопотребления | APS |
| Компонентная база с увеличенным ресурсом | Military Class III |
| Мини ОС для быстрого доступа к глобальной сети Интернет | Winki 3 |
| ПО для обновления прошивки и драйверов из-под Windows | Live Update 5 |
| Возможность использовать диски объемом более 2.2 Тб | 3TB+ Infinity |
| Соответствие стандартам воспроизведения объемного звука | THX, HD Audio |
Хотя приведённый выше перечень, конечно, не претендует на полноту, одни только перечисленные технологии уже позволяют сделать вывод о том, что качественная материнская плата удовлетворяет большую часть потребностей как рядовых пользователей, так и специалистов.
«ВКонтакте» ждать не может!
Может ли материнская плата сделать так, чтобы загрузка необходимых приложений с HDD занимала меньше времени по сравнению с суперсовременным SSD?
Обычно время запуска компьютера связывают с установленным в системе накопителем. На 75% это действительно так: Windows запускается в разы быстрее с современного SSD накопителя по сравнению с системой, установленной на жесткий диск. Стоит отметить, что перед запуском установленной операционной системы компьютер проводит самодиагностику, длительность которой, порой достигающая 10-15 секунд, иногда составляет половину (или даже больше) от общего времени запуска компьютера. С внедрением в материнские платы последнего поколения UEFI BIOS время от нажатия на кнопку включения до передачи управления операционной системе значительно сократилось, поэтому, выбирая новую материнскую плату, стоит обратить внимание на данный параметр. Помимо уменьшения времени запуска, UEFI BIOS позволил внедрить графический интерфейс в программу первоначальной настройки BIOS Setup. Кроме того, появилась возможность менять язык интерфейса, а у некоторых производителей, например, в обширном перечне языков присутствует и русский.
Однако и это еще не всё. Довольно часто компьютер включают просто для проверки почты или общения в популярных социальных сетях, таких как «ВКонтакте» или «Facebook», для чего приходится ждать загрузки операционной системы и запуска браузера – при использовании классических жестких дисков такая процедура занимает довольно продолжительное время. Чтобы сократить время ожидания, в материнских платах MSI предусмотрена поддержка мини операционной системы Winki 3, обладающей минимальным функционалом, но запускающейся в течение всего нескольких секунд. При её использовании вы будете иметь доступ к интернет-браузеру, программе для просмотра фотографий, интернет-пейджеру и офисному пакету. Стоит отметить: такая возможность на данный момент является уникальной, и такой набор приложений не предлагает ни один другой производитель материнских плат, что повышает привлекательность в глазах потенциальных покупателей.
ATX, ITX, а может DTX? Что это за аббревиатуры?
Имеет ли значение размер? Связан ли функционал платы с её форматом? В материнских платах для "суперкомпьютеров" «больше» всегда значит «лучше»!
.
Выбирая материнскую плату, следует помнить о том, что современные корпуса имеют разные размеры, и не каждая плата поместится в выбранный корпус. Для того чтобы упростить подбор материнской платы, были разработаны стандарты, указывающие размеры платы, местоположение крепежных отверстий и слотов расширения. Эти стандарты называются форм-фактором материнской платы. Для настольных компьютеров наиболее распространенными размерами являются XL-ATX, ATX, microATX, mini-ITX. В приведенном перечне форматы представлены в порядке уменьшения размеров. Следует помнить о том, что малоразмерную плату можно установить в большой корпус: все крепежи и слоты расширения будут находиться в нужных местах, однако поступать таким образом следует только в крайнем случае. Например, при модернизации имеется корпус формата ATX, а вам приглянулась плата microATX. При покупке нового компьютера лучше подбирать комплектующие соответствующих размеров. На приведённых ниже фотографиях представлены платы с разными размерами.
Обратите внимание: компьютер, собранный на плате самого малого формата (mini-ITX), как правило, рассчитан на работу в офисных компьютерах либо медиацентрах, поэтому на таких моделях отсутствует слот PCI-E 16x для установки дискретных видеокарт, вследствие чего современные игры будут недоступны.
Вообще, при миниатюризации материнской платы с неё в первую очередь удаляются дополнительные слоты для видеокарт, упрощается система охлаждения, иногда уменьшается количество SATA разъемов. Подбирая плату, следует задуматься, будут ли в системный блок добавлены какие-либо комплектующие – если нет, то microATX будет отличным выбором, ведь компьютеры, собранные на таких платах, занимают значительно меньше места, но для серьезного игрового компьютера они не подойдут.
«Чипсет» – просто умное слово или нечто большее?
За что просят деньги производители, предлагая более или менее дорогие платы на одном чипсете: за маркетинг или реально полезные вещи, делающие компьютер более удобным в работе?
Выбирая материнскую плату, необходимо обращать внимание на такой компонент материнской платы, как чипсет. Долгое время это сложное полупроводниковое устройство являлось практически вторым процессором любого домашнего компьютера. Его функционал включал в себя контроллер памяти, контроллер PCI-E или, ещё раньше, AGP, встроенный графический адаптер, контроллеры USB и жестких дисков и прочее. В результате компьютеры, собранные из одних и тех же компонентов, но различающиеся материнскими платами и, соответственно, чипсетами, имели разную производительность.
Сегодня ситуация изменилась: функции, критичные для производительности, переместились в процессор, поэтому влияние на быстродействие компьютера существенно уменьшилось. Компьютеры, построенные на разных чипсетах одного поколения, имеют одинаковую производительность, отличаясь такими параметрами, как поддержка встроенного в процессор видеоядра, возможность разгона, количество портов SATA II/SATA 6 Gb/s и USB/USB 3.0. Несмотря на это, производители довольно часто в своём модельном ряду имеют несколько плат, в основе которых одна и та же системная логика. Делается это для расширения функционала продукции путём добавления дополнительных контроллеров либо отключения функций, не критичных с точки зрения уменьшения конечной стоимости продукта. Хорошим примером может служить линейка на чипсете Intel Z68.
| Z68A-G45 (B3) | Z68A-GD65 (B3) | Z68A-GD80 (B3) | |
| Intel Smart Response | + | + | + |
| Lucidlogix Virtu Switchable Graphics | + | + | + |
| Зарядка USB устройств (iPod, iPhone и т.д.), | + | + | + |
| Используется 100% конденсаторов с твердым полимером | + | + | + |
| Автоматический разгон | + | + | + |
| Система охлаждения на основе тепловых трубок | - | + | + |
| Увеличенная мощность USB портов | - | + | + |
| Driver-MOSFET (DrMOS) | - | + | + |
| Танталовые конденсаторы | - | + | + |
| Контроллер IEEE-1394 | - | - | + |
| Наличие двух сетевых карт 10/100/1000 Мбит/сек | - | - | + |
| 3 слота PCI-E 16x | - | - | + |
Если обратиться к прайс-листу Компьютерного Супермаркета НИКС, становится очевидно, что максимально функциональная плата имеет максимальную цену. Три компьютера, собранные на базе одинаковых комплектующих, но имеющие три материнские платы из приведённого примера, будут обладать одинаковой производительностью, однако функционал и надёжность в этом случае будут отличаться вследствие применения в дорогих моделях высококачественных компонентов, прошедших военную приёмку.
«Хочу японские конденсаторы». Оправдано ли такое желание?
Стабильность во всем - желание большей части человечества, и если в жизни её реализация во многом зависит от государства, то в компьютере эта роль отводится материнской плате. Но все ли "компьютерные правительства" заботятся о своих "жителях" одинаково?
Все производители материнских плат стремятся увеличить ресурс своей продукции, используя передовые научные достижения, и единственным ограничением в данном случае является расторопность инженеров. Достаточно давно, года два-три назад, многие компании при производстве своих плат стали использовать дорогие твердотельные конденсаторы. Данный шаг позволил довольно существенно повысить надёжность плат, так как вздувшиеся электролитические конденсаторы в цепи питания центрального процессора являлись достаточно распространенной причиной выхода из строя всего компьютера.
Затем стали появляться ферритовые катушки и транзисторы с низким сопротивлением, однако прогресс не стоит на месте, и со временем в платах для настольных компьютеров стали появляться компоненты, ранее использовавшиеся только в аэрокосмической отрасли, что позволило вывести надёжность на новый уровень. Впереди планеты всей компания MSI, впервые в отрасли применившая полимерные конденсаторы Hi-c на основе редкоземельного метала тантал.
В отличие от обычных твердотельных конденсаторов, которые не могут работать в повреждённом состоянии, MSI HI-c конденсаторы могут самовосстанавливаться благодаря полимерам, за открытие которых была присвоена Нобелевская премия.
Кроме того, малая высота таких конденсаторов позволяет свести к минимуму вероятность их повреждения при установке громоздкой системы охлаждения процессора. Единственным недостатком этих устройств является достаточно высокая цена, поэтому на менее критичных участках платы применяются японские твердотельные конденсаторы, имеющие очень большой срок эксплуатации. Для подтверждения надёжности своих материнских плат компания MSI проводит независимое тестирование компонентов на соответствие стандарту MIL-STD-810G, который свидетельствует о высочайшем качестве и надежности. Не даром подобной сертификации подлежит всё оборудование армии США. Для получения соответствующего сертификата компоненты должны пройти 7 тестов:
- Перепады температур
- Возможность использования при высокой влажности
- Вибротест
- Работа при низком давлении
- Работа при высокой температуре
- Работа при низкой температуре
- Тест на устойчивость в физическим воздействиям
Разогнать процессор? Легко!
Всем известно: русские любят быструю езду. А что в материнских платах союзно этому чувству?
Бывают ситуации, когда производительность используемого процессора недостаточно высока. Как поступить в таком случае? Существует два варианта:
- Купить более быстрый процессор
- Разогнать имеющийся
Слово «обычно» мы используем не случайно. Большая часть современных плат предусматривает возможность автоматического разгона, что делает это занятие довольно простым и безопасным, но и тут не всё идеально.
Самым распространённым способом автоматического разгона является запуск специализированной утилиты, постепенно повышающей частоту процессора. В дальнейшем происходит перезагрузка и последующее увеличение частоты – и так до достижения некого безопасного, по мнению электроники платы, уровня. Хотя данный способ, конечно, эффективен, процесс разгона занимает достаточно длительное время, при этом далеко не всех устраивает необходимость установки дополнительного программного обеспечения. Компания MSI пошла другим путём, разработав технологию OC Genie и её дальнейшее развитие – OC Genie II.
Чтобы разогнать процессор на плате MSI, достаточно перед включением компьютера нажать на материнской плате кнопку с надписью «OC Genie» и включить компьютер. Сразу после включения частоты будут увеличены и компьютер будет готов к работе, причём стабильность системы не пострадает благодаря применению высококачественных компонентов.
А если понадобится установить больше одной видеокарты?
Раз уж речь зашла о производительности, вполне логичным развитием этой темы станет упоминание графической подсистемы компьютера. Выбирая высокопроизводительный игровой компьютер, в первую очередь следует обратить внимание на видеокарту, ведь именно от неё в основном зависит производительность в играх. «При чём здесь материнская плата?» - спросите вы. Давайте разберёмся.
Поскольку современные игровые видеокарты устанавливаются в слот PCI-E 16x, материнские платы формата Mini-ITX являются самым неоптимальным выбором для игрового компьютера по причине отсутствия такого слота. Довольно часто на материнских платах присутствуют два и более слота PCI-E 16x. Такая конфигурация будет интересна хардкорным геймерам и энтузиастам, поскольку она позволит собрать multi-GPU систему, повысив производительность графической подсистемы компьютера в кратное количеству видеокарт раз.
Чтобы реализовать такой сценарий, одного только наличия нужных разъемов недостаточно – необходима поддержка технологий Crossfire для видеокарт AMD Radeon либо SLI для видеокарт nVidia GeForce. Информацию о поддержке данных технологий можно найти в описании понравившейся вам материнской платы на сайте либо на сайте производителя. Если же игры как класс программного обеспечения не представляют для вас интереса, в этом случае вполне можно обойтись интегрированной в материнскую плату или процессор видеокартой, возможностей которой в большинстве случаев будет достаточно для офисной работы и просмотра любых фильмов, причём такое решение позволит сэкономить электроэнергию.
|
|
«Гибридная графика». Не слышали? Расскажем!
Ваш новый компьютер может стать заметно тише и экономичнее прежнего!
Если вы хотите не только играть в современные игры, но и экономить электричество, тогда оптимальным вариантом будет материнская плата с гибридной графикой. Впервые подобные технологии появились в ноутбуках – наиболее критичных к энергопотреблению устройствах, ведь от этого параметра напрямую зависит время работы от аккумулятора. Со временем очередь дошла и до настольных компьютеров. Работу в таком режиме достаточно просто объяснить. В простое (для видеокарты простоем является любой режим, кроме игры) работает встроенный видеоадаптер, а когда запускается игра либо иное приложение, активно использующее ресурсы графического адаптера, в работу включается дискретная видеокарта.
Экономия энергии достигается благодаря тому, что любая дискретная видеокарта в простое потребляет больше энергии, чем встроенная графика, причём разница довольно существенна. Если вы планируете использовать подобную связку, стоит выбирать платы, поддерживающие технологию Lucidlogix Virtu Switchable Graphics, такие как . Узнать о поддержке платой данной технологии можно на нашем сайте в описании либо посмотрев на коробку, где должен присутствовать соответствующий логотип.
Если экономия энергии не является приоритетом, но при работе с компьютером приходится конвертировать видеоматериалы, в этом случае приобретение платы, поддерживающей Lucidlogix Virtu, также имеет один весьма существенный плюс. Дело в том, что графическое ядро, встроенное в процессоры Intel Sandy Bridge, поддерживает технологию Intel Quick Sync, благодаря которой время, необходимое на конвертирование видеоролика, уменьшается в разы. Таким образом, настроив дискретную графику для постоянной работы, а встроенное видеоядро – для видеоконвертера, вы получите и высочайшую производительность в играх, и возможность кодирования видео за минимальное время.
Что же выбрать?
Так что же выбрать в конечном счете? Качество? Оно находится на должном уровне у всех крупных производителей. Расширенный функционал? Как мы указали в первой части, разнообразие функций в конечном итоге выливается в разные названия одних и тех же особенностей. Цена? Пожалуй, это действительно правильный фактор – впрочем брать самое дорогое не стоит, так как по большей части это плата за более громкое имя и активную работу маркетологов.
Компания MSI, основанная более четверти века назад, самостоятельно производит материнские платы и компоненты, поэтому цены на продукцию MSI одни из самых демократичных, причем речь идёт о полноценной продукции высочайшего качества. Ещё одним немаловажным плюсом решений от MSI является большой срок гарантии и отличная поддержка. Для любителей сетевых баталий приятной неожиданностью станут уникальные промоакции, проводимые MSI совместно с разработчиками популярных игр. Если вы являетесь поклонником самой популярной MMO World of Tanks, то, приобретя , вы получаете некоторое количество игрового золота и премиум-аккаунт.
